Fiche technique

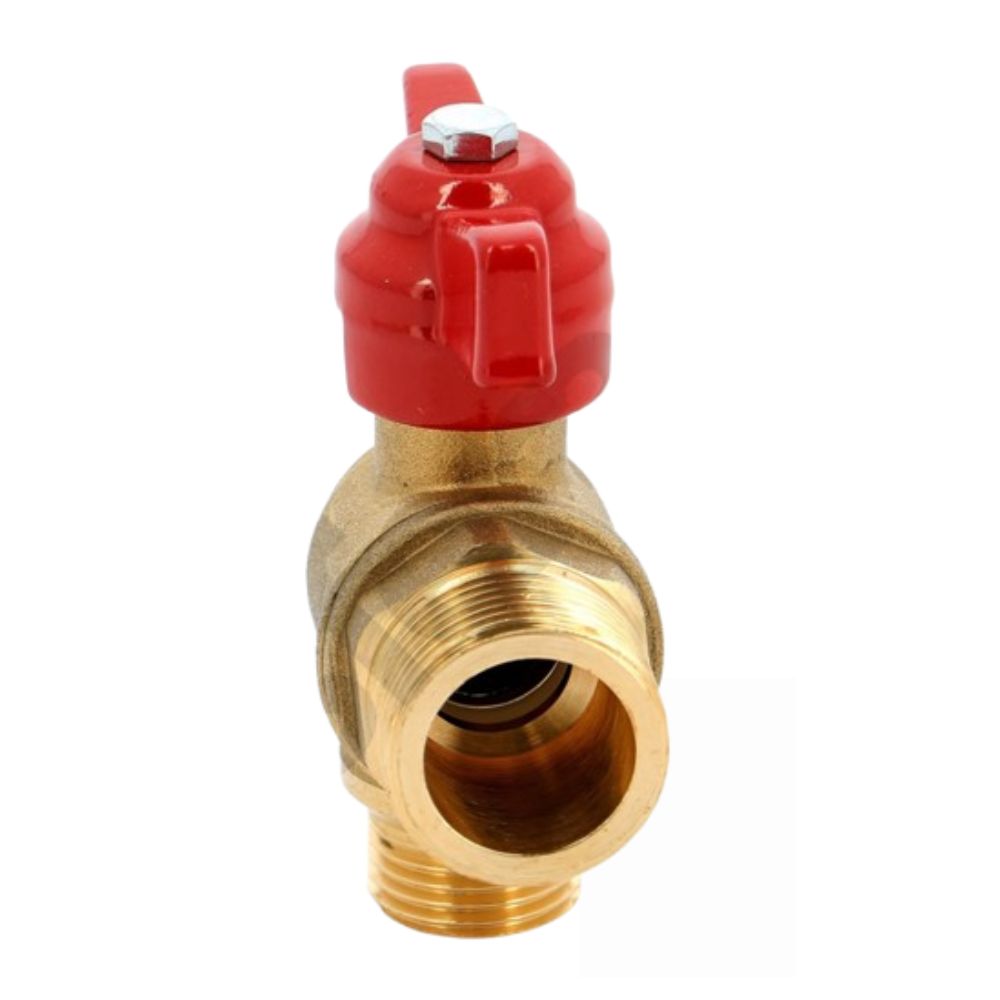

Vanne d'arrêt équerre avec manette papillon de Sferaco conçue pour permettre l’isolement d’une portion de circuit tout en facilitant les raccordements en angle grâce à sa configuration équerre. Ce modèle est pensé pour les installations d’adduction et de distribution d’eau, qu’il s’agisse d’un réseau domestique ou d’une installation professionnelle.
Les points forts de cette vanne d'arrêt sont :
- son format équerre idéal pour les installations où l’espace impose un angle de raccordement
- son étanchéité assurée par presse-étoupe PTFE
- son étanchéité renforcée par double joint torique EPDM
- sa bille pleine pour un fonctionnement fiable et durable
- sa poignée plate zinc-aluminium anticorrosion, finition noire et réversible avec indication on/off
- son axe chromé boulonné garantissant une sécurité mécanique supérieure
Caractéristiques techniques :
- Type de produit : vanne d'arrêt avec manette papillon
- Application(s) : eau chaude et eau froide sanitaire, chauffage, climatisation
- Compatibilité : installations utilisant des fluides non corrosifs
- Filetages : mâle - mâle
- Diamètre : 3/4'' (20/27)
- Modèle : équerre 90°
- Pression maximale : 16 bar
- Température d’utilisation : de -10° à +120°
- Débit : passage standard / Ø de passage : 15 mm
- Matériaux : corps et manchon en laiton CW617N-4MS, finition chromée
- Étanchéité : presse-étoupe PTFE
- Axe : chromé boulonné
- Poignée : aluminium
- Couleur de la poignée : rouge
Conforme à la législation en vigueur sur les matériaux en contact avec l'eau destinée à la consommation humaine.
Conseil pour une installation réussie de votre vanne d'arrêt :
Pour installer correctement une vanne équerre à visser, il est essentiel de vérifier au préalable la compatibilité entre le type de robinet et les conditions réelles du réseau, notamment la température, la pression et la nature du fluide utilisé.
Lors de la préparation du montage, il est recommandé de nettoyer soigneusement les tuyauteries afin d’éliminer toute impureté pouvant nuire à la manœuvre ou à l’étanchéité, comme des résidus de soudure ou des copeaux métalliques. Un alignement correct des sections amont et aval doit être vérifié puisque les vannes n’ont pas vocation à absorber des déformations ou des contraintes mécaniques. L’utilisation d’une longueur filetée adaptée évite que le tube ne vienne buter en fond de taraudage, ce qui pourrait créer des tensions sur le corps de la vanne.
Pour garantir une étanchéité durable, il est indispensable d’employer des produits conformes aux exigences ACS et d’éviter l’utilisation de filasse qui n’est pas adaptée. Enfin, le serrage doit rester modéré pour prévenir les déformations, en veillant à ne jamais dépasser un couple de 30 Nm, et à utiliser des outils appropriés tels qu’une clé plate ou une clé à molette sans recourir à une clé à griffes. Un entretien périodique et quelques manœuvres annuelles permettent également de maintenir la vanne en parfait état de fonctionnement dans la durée.
×
Vanne d'arrêt équerre à visser, manette papillon, double mâle 3/4'' (20/27) - Sferaco
En stock
Livraison sous 4/5 jours
Fréquemment achetés ensemble
Vanne d'arrêt équerre à visser, manette papillon, double mâle 3/4'' (20/27) - Sferaco
24,23 € TTC
{
"event": "select_item",
"ecommerce": {
"items": [
{
"item_id": "f750274a",
"item_name": "Vanne d'arr\u00eat \u00e9querre \u00e0 visser, manette papillon, double m\u00e2le 3\/4'' (20\/27) - Sferaco",
"currency": "EUR",
"item_category": "Vanne d'arret",
"item_category2": "Vanne d'arr\u00eat poign\u00e9e rouge",
"item_list_name": "pack.products.sheet",
"price": 24.23
}
]
}
}
Mamelon égal laiton à visser 3/4'' (20/27)
0,96 € TTC
Rouleau de teflon pour montage laiton à visser L=12m largeur 12mm
0,53 € TTC
Prix total de la sélection :
Ajouter 2
produits au panier
1.488 € TTC
Fréquemment achetés ensemble
Vanne d'arrêt équerre à visser, manette papillon, double mâle 3/4'' (20/27) - Sferaco
24,23 € TTC
{
"event": "select_item",
"ecommerce": {
"items": [
{
"item_id": "f750274a",
"item_name": "Vanne d'arr\u00eat \u00e9querre \u00e0 visser, manette papillon, double m\u00e2le 3\/4'' (20\/27) - Sferaco",
"currency": "EUR",
"item_category": "Vanne d'arret",
"item_category2": "Vanne d'arr\u00eat poign\u00e9e rouge",
"item_list_name": "pack.products.sheet",
"price": 24.23
}
]
}
}
Mamelon égal laiton à visser 3/4'' (20/27)
0,96 € TTC
Rouleau de teflon pour montage laiton à visser L=12m largeur 12mm
0,53 € TTC
Prix total de la sélection :
1.488 € TTC
Ajouté au panier
Aller au panier
Fréquemment achetés ensemble
Mamelon égal laiton à visser 3/4'' (20/27)
0,96 € TTC
Rouleau de teflon pour montage laiton à visser L=12m largeur 12mm
0,53 € TTC
Ces produits peuvent également vous intéresser
-
Raccord laiton à visserMamelon égal laiton à visser 3/4'' (20/27){ "event": "select_item", "ecommerce": { "items": [ { "item_id": "3207a", "item_name": "Mamelon \u00e9gal laiton \u00e0 visser 3\/4'' (20\/27)", "currency": "EUR", "item_category": "Raccord Laiton", "item_category2": "Raccord laiton \u00e0 visser", "item_list_name": "products.add", "price": 0.96 } ] } }
-
Dalle plancher chauffantLot de 300 agrafes 6cm pour tube{ "event": "select_item", "ecommerce": { "items": [ { "item_id": "230006a", "item_name": "Lot de 300 agrafes 6cm pour tube", "currency": "EUR", "item_category": "Plancher chauffant hydraulique", "item_category2": "Dalle plancher chauffant", "item_list_name": "products.add", "price": 14.74 } ] } } -
Collecteur plancher chauffantRaccord droit PER visser ecrou F3/4EK nickel Ø16{ "event": "select_item", "ecommerce": { "items": [ { "item_id": "s134-16a", "item_name": "Raccord droit PER visser ecrou F3\/4EK nickel \u00d816", "currency": "EUR", "item_category": "Plancher chauffant hydraulique", "item_category2": "Collecteur plancher chauffant", "item_list_name": "products.add", "price": 3.05 } ] } } -
Collecteur plancher chauffantRaccord droit PER visser ecrou F3/4EK nickel Ø20{ "event": "select_item", "ecommerce": { "items": [ { "item_id": "s134-20a", "item_name": "Raccord droit PER visser ecrou F3\/4EK nickel \u00d820", "currency": "EUR", "item_category": "Plancher chauffant hydraulique", "item_category2": "Collecteur plancher chauffant", "item_list_name": "products.add", "price": 5.58 } ] } } -
Collecteur plancher chauffantCollecteur PCBT 6 départs en inox - SOMATHERM{ "event": "select_item", "ecommerce": { "items": [ { "item_id": "s2233-06-26a", "item_name": "Collecteur PCBT 6 d\u00e9parts en inox - SOMATHERM", "currency": "EUR", "item_category": "Plancher chauffant hydraulique", "item_category2": "Collecteur plancher chauffant", "item_list_name": "products.add", "price": 232.79 } ] } } -
Collecteur plancher chauffantLot de 2 vannes droites pour collecteur PCBT{ "event": "select_item", "ecommerce": { "items": [ { "item_id": "s351-26a", "item_name": "Lot de 2 vannes droites pour collecteur PCBT", "currency": "EUR", "item_category": "Plancher chauffant hydraulique", "item_category2": "Collecteur plancher chauffant", "item_list_name": "products.add", "price": 60.45 } ] } } -
Raccords de plomberie universelsRaccord té 3/4 EK vers femelle à visser{ "event": "select_item", "ecommerce": { "items": [ { "item_id": "s3812-15-27Sa", "item_name": "Raccord t\u00e9 3\/4 EK vers femelle \u00e0 visser", "currency": "EUR", "item_category": "Raccord Universels de plomberie", "item_category2": "Raccords de plomberie universels", "item_list_name": "products.add", "price": 4.68 } ] } } -
Raccord multicouche à sertir Tiemme (TH)Vanne droite papillon rouge à sertir multicouche Ø20 - écrou tournant libre 3/4'' (20/27) - Tiemme{ "event": "select_item", "ecommerce": { "items": [ { "item_id": "t1680021a", "item_name": "Vanne droite papillon rouge \u00e0 sertir multicouche \u00d820 - \u00e9crou tournant libre 3\/4'' (20\/27) - Tiemme", "currency": "EUR", "item_category": "Raccord Multicouche", "item_category2": "Raccord multicouche \u00e0 sertir Tiemme (TH)", "item_list_name": "products.add", "price": 11.94 } ] } } -
Raccord multicouche à sertir Tiemme (TH)Té multicouche à sertir Ø20 et centre mâle 3/4'' (20/27) - Tiemme{ "event": "select_item", "ecommerce": { "items": [ { "item_id": "t24169a", "item_name": "T\u00e9 multicouche \u00e0 sertir \u00d820 et centre m\u00e2le 3\/4'' (20\/27) - Tiemme", "currency": "EUR", "item_category": "Raccord Multicouche", "item_category2": "Raccord multicouche \u00e0 sertir Tiemme (TH)", "item_list_name": "products.add", "price": 9.88 } ] } } -
Raccord multicouche à sertir Tiemme (TH)Raccord multicouche droit à sertir Ø20 - mâle 3/4'' (20/27) - Tiemme{ "event": "select_item", "ecommerce": { "items": [ { "item_id": "t25279a", "item_name": "Raccord multicouche droit \u00e0 sertir \u00d820 - m\u00e2le 3\/4'' (20\/27) - Tiemme", "currency": "EUR", "item_category": "Raccord Multicouche", "item_category2": "Raccord multicouche \u00e0 sertir Tiemme (TH)", "item_list_name": "products.add", "price": 3.09 } ] } } -
Raccord cuivre à compression oliveTé bicône Ø28 x réduit F3/4x Ø28{ "event": "select_item", "ecommerce": { "items": [ { "item_id": "z2016a", "item_name": "T\u00e9 bic\u00f4ne \u00d828 x r\u00e9duit F3\/4x \u00d828", "currency": "EUR", "item_category": "Raccord Cuivre", "item_category2": "Raccord cuivre \u00e0 compression olive", "item_list_name": "products.add", "price": 46.7 } ] } }
Description – Détails techniques
Descriptif
Vanne d'arrêt équerre avec manette papillon de Sferaco conçue pour permettre l’isolement d’une portion de circuit tout en facilitant les raccordements en angle grâce à sa configuration équerre. Ce modèle est pensé pour les installations d’adduction et de distribution d’eau, qu’il s’agisse d’un réseau domestique ou d’une installation professionnelle.
Les points forts de cette vanne d'arrêt sont :
- son format équerre idéal pour les installations où l’espace impose un angle de raccordement
- son étanchéité assurée par presse-étoupe PTFE
- son étanchéité renforcée par double joint torique EPDM
- sa bille pleine pour un fonctionnement fiable et durable
- sa poignée plate zinc-aluminium anticorrosion, finition noire et réversible avec indication on/off
- son axe chromé boulonné garantissant une sécurité mécanique supérieure
Caractéristiques techniques :
- Type de produit : vanne d'arrêt avec manette papillon
- Application(s) : eau chaude et eau froide sanitaire, chauffage, climatisation
- Compatibilité : installations utilisant des fluides non corrosifs
- Filetages : mâle - mâle
- Diamètre : 3/4'' (20/27)
- Modèle : équerre 90°
- Pression maximale : 16 bar
- Température d’utilisation : de -10° à +120°
- Débit : passage standard / Ø de passage : 15 mm
- Matériaux : corps et manchon en laiton CW617N-4MS, finition chromée
- Étanchéité : presse-étoupe PTFE
- Axe : chromé boulonné
- Poignée : aluminium
- Couleur de la poignée : rouge
Conforme à la législation en vigueur sur les matériaux en contact avec l'eau destinée à la consommation humaine.
Conseil pour une installation réussie de votre vanne d'arrêt :
Pour installer correctement une vanne équerre à visser, il est essentiel de vérifier au préalable la compatibilité entre le type de robinet et les conditions réelles du réseau, notamment la température, la pression et la nature du fluide utilisé.
Lors de la préparation du montage, il est recommandé de nettoyer soigneusement les tuyauteries afin d’éliminer toute impureté pouvant nuire à la manœuvre ou à l’étanchéité, comme des résidus de soudure ou des copeaux métalliques. Un alignement correct des sections amont et aval doit être vérifié puisque les vannes n’ont pas vocation à absorber des déformations ou des contraintes mécaniques. L’utilisation d’une longueur filetée adaptée évite que le tube ne vienne buter en fond de taraudage, ce qui pourrait créer des tensions sur le corps de la vanne.
Pour garantir une étanchéité durable, il est indispensable d’employer des produits conformes aux exigences ACS et d’éviter l’utilisation de filasse qui n’est pas adaptée. Enfin, le serrage doit rester modéré pour prévenir les déformations, en veillant à ne jamais dépasser un couple de 30 Nm, et à utiliser des outils appropriés tels qu’une clé plate ou une clé à molette sans recourir à une clé à griffes. Un entretien périodique et quelques manœuvres annuelles permettent également de maintenir la vanne en parfait état de fonctionnement dans la durée.
Les points forts de cette vanne d'arrêt sont :
- son format équerre idéal pour les installations où l’espace impose un angle de raccordement
- son étanchéité assurée par presse-étoupe PTFE
- son étanchéité renforcée par double joint torique EPDM
- sa bille pleine pour un fonctionnement fiable et durable
- sa poignée plate zinc-aluminium anticorrosion, finition noire et réversible avec indication on/off
- son axe chromé boulonné garantissant une sécurité mécanique supérieure
Caractéristiques techniques :
- Type de produit : vanne d'arrêt avec manette papillon
- Application(s) : eau chaude et eau froide sanitaire, chauffage, climatisation
- Compatibilité : installations utilisant des fluides non corrosifs
- Filetages : mâle - mâle
- Diamètre : 3/4'' (20/27)
- Modèle : équerre 90°
- Pression maximale : 16 bar
- Température d’utilisation : de -10° à +120°
- Débit : passage standard / Ø de passage : 15 mm
- Matériaux : corps et manchon en laiton CW617N-4MS, finition chromée
- Étanchéité : presse-étoupe PTFE
- Axe : chromé boulonné
- Poignée : aluminium
- Couleur de la poignée : rouge
Conforme à la législation en vigueur sur les matériaux en contact avec l'eau destinée à la consommation humaine.
Conseil pour une installation réussie de votre vanne d'arrêt :
Pour installer correctement une vanne équerre à visser, il est essentiel de vérifier au préalable la compatibilité entre le type de robinet et les conditions réelles du réseau, notamment la température, la pression et la nature du fluide utilisé.
Lors de la préparation du montage, il est recommandé de nettoyer soigneusement les tuyauteries afin d’éliminer toute impureté pouvant nuire à la manœuvre ou à l’étanchéité, comme des résidus de soudure ou des copeaux métalliques. Un alignement correct des sections amont et aval doit être vérifié puisque les vannes n’ont pas vocation à absorber des déformations ou des contraintes mécaniques. L’utilisation d’une longueur filetée adaptée évite que le tube ne vienne buter en fond de taraudage, ce qui pourrait créer des tensions sur le corps de la vanne.
Pour garantir une étanchéité durable, il est indispensable d’employer des produits conformes aux exigences ACS et d’éviter l’utilisation de filasse qui n’est pas adaptée. Enfin, le serrage doit rester modéré pour prévenir les déformations, en veillant à ne jamais dépasser un couple de 30 Nm, et à utiliser des outils appropriés tels qu’une clé plate ou une clé à molette sans recourir à une clé à griffes. Un entretien périodique et quelques manœuvres annuelles permettent également de maintenir la vanne en parfait état de fonctionnement dans la durée.
Détails techniques
| Type de produit | Vanne d'arrêt à visser |
|---|---|
| Usage | Sanitaire, chauffage, climatisation |
| Marque | Sferaco |
| Matière | Laiton |
| Raccordement | Mâle - Mâle |
| Diamètre | 3/4'' (20/27) |
| Pression | 16 bars |
| Température | min : -10°C / max : 120°C |
| Certification | ACS, 4MS |
| Garantie | 2 ans |
| Référence | f750274a |
