Fiche technique
Vanne d'arrêt avec manette papillon de Tiemme conçue pour assurer l’ouverture et la fermeture rapide d’un fluide dans une installation d’eau, de chauffage, d’air comprimé ou de produits non corrosifs. Elle permet d’isoler une zone du réseau pour réaliser une intervention, un entretien ou un remplacement d’équipement sans vidanger toute l’installation.
Grâce à son écrou tournant, elle permet une mise en place simple même lorsque l’accès est limité ou que le réseau est déjà monté.
Les points forts de cette vanne d'arrêt sont :
- son écrou tournant pratique : facilite le vissage et le raccordement dans les endroits difficiles d’accès
- sa manette papillon compacte : maniabilité optimale même dans les endroits exigus où l’espace est réduit
- son montage simple et flexible : montage possible dans n’importe quelle position (horizontale, verticale...) tant que la vanne reste accessible
- son étanchéité renforcée : joints NBR et sièges en PTFE
- sa durée de vie renforcée : matériaux résistants aux variations de température de -20 °C à +120 °C

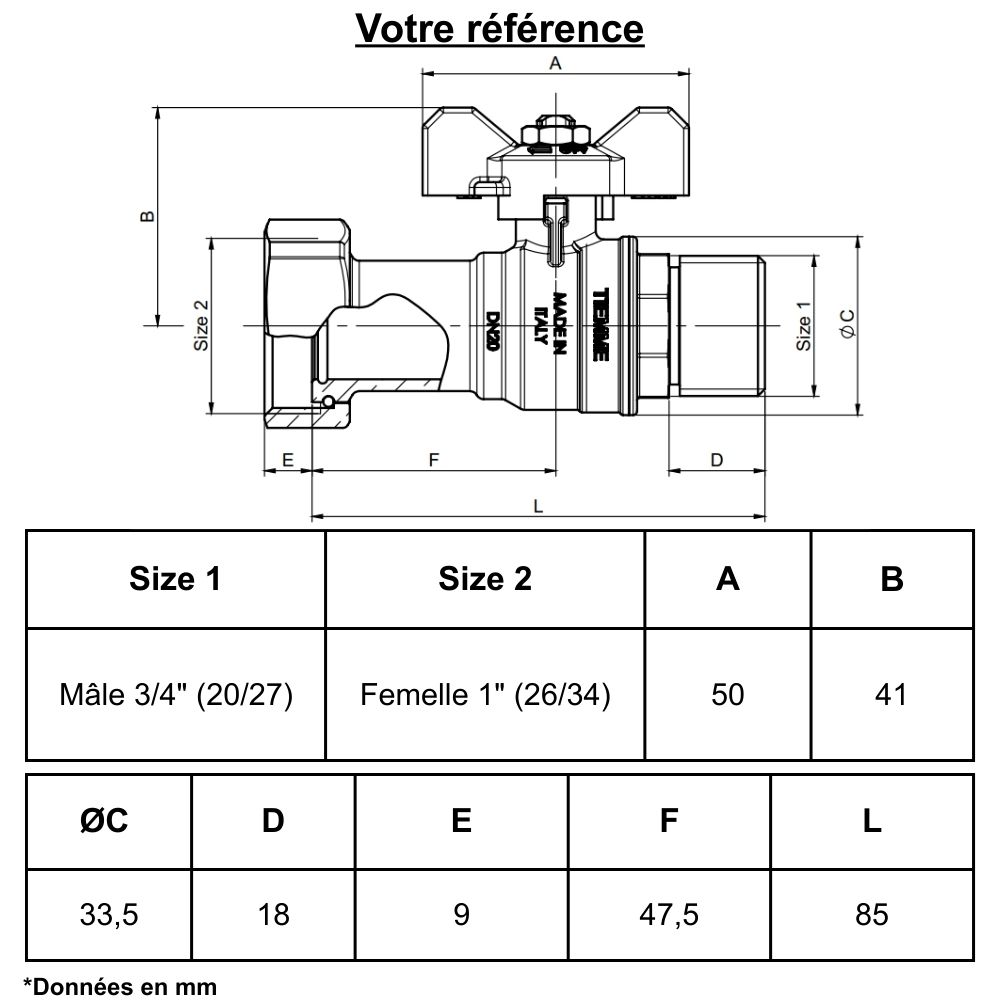

Caractéristiques techniques :
- Type de produit : vanne d'arrêt avec manette papillon
- Application(s) : installations sanitaires, réseaux de chauffage, air comprimé, huiles diverses et produits pétroliers non corrosifs
- Filetage : mâle-femelle écrou tournant
- Diamètre 1 : 3/4'' (20/27)
- Diamètre 2 (écrou tournant) : 1'' (26/34)
- Matière : corps en laiton CW617N
- Bille : laiton CW617N - traitement chromé
- Joint torique : caoutchouc nitrile NBR
- Joints latéraux : PTFE
- Pression max : 30 bar
- Température min : -20°C
- Température max : 120°C
- Position de montage : libre (horizontale, verticale ou oblique)
- Poignée : aluminium
- Couleur de la poignée : rouge
Conforme à la législation en vigueur sur les matériaux en contact avec l'eau destinée à la consommation humaine.
Conseils pour bien installer votre vanne d'arrêt :
Pour garantir une installation optimale d’une vanne d’arrêt, il est important de prévoir suffisamment d’espace pour que la manette papillon reste accessible et facile à manipuler.
L’utilisation d’outils adaptés est essentielle afin de ne pas marquer ou déformer le corps en laiton. Le serrage doit être maîtrisé pour assurer l’étanchéité sans contraindre excessivement les raccords. Il est recommandé d’installer un filtre en amont de la vanne, car cela préserve les joints et limite l’accumulation d’impuretés qui peuvent gêner la manœuvre ou réduire la durée de vie de l’équipement.
Une vanne ne doit pas rester longtemps en position intermédiaire, sous peine d’endommager les zones d’étanchéité internes. Après une période prolongée sans utilisation, la manette peut devenir difficile à actionner : un levier plus long peut alors faciliter la manœuvre. Enfin, une vérification périodique de l’étanchéité de l’installation permet de repérer rapidement toute anomalie et de maintenir un fonctionnement optimal.
×
Vanne d'arrêt à visser, manette papillon, mâle 3/4'' (20/27)-écrou tournant femelle 1'' (26/34) - Tiemme
En stock
Livraison sous 5/6 jours
Fréquemment achetés ensemble
Vanne d'arrêt à visser, manette papillon, mâle 3/4'' (20/27)-écrou tournant femelle 1'' (26/34) - Tiemme
10,72 € TTC
{
"event": "select_item",
"ecommerce": {
"items": [
{
"item_id": "t22600012a",
"item_name": "Vanne d'arr\u00eat \u00e0 visser, manette papillon, m\u00e2le 3\/4'' (20\/27)-\u00e9crou tournant femelle 1'' (26\/34) - Tiemme",
"currency": "EUR",
"item_category": "Vanne d'arret",
"item_category2": "Vanne d'arr\u00eat poign\u00e9e rouge",
"item_list_name": "pack.products.sheet",
"price": 10.72
}
]
}
}
Rouleau de teflon pour montage laiton à visser L=12m largeur 12mm
0,53 € TTC
Prix total de la sélection :
Ajouter 1
produits au panier
0.528 € TTC
Fréquemment achetés ensemble
Vanne d'arrêt à visser, manette papillon, mâle 3/4'' (20/27)-écrou tournant femelle 1'' (26/34) - Tiemme
10,72 € TTC
{
"event": "select_item",
"ecommerce": {
"items": [
{
"item_id": "t22600012a",
"item_name": "Vanne d'arr\u00eat \u00e0 visser, manette papillon, m\u00e2le 3\/4'' (20\/27)-\u00e9crou tournant femelle 1'' (26\/34) - Tiemme",
"currency": "EUR",
"item_category": "Vanne d'arret",
"item_category2": "Vanne d'arr\u00eat poign\u00e9e rouge",
"item_list_name": "pack.products.sheet",
"price": 10.72
}
]
}
}
Rouleau de teflon pour montage laiton à visser L=12m largeur 12mm
0,53 € TTC
Prix total de la sélection :
0.528 € TTC
Ajouté au panier
Aller au panier
Fréquemment achetés ensemble
Rouleau de teflon pour montage laiton à visser L=12m largeur 12mm
0,53 € TTC
Ces produits peuvent également vous intéresser
-
Raccord laiton à visserCoude laiton à visser mâle-femelle 3/4'' (20/27){ "event": "select_item", "ecommerce": { "items": [ { "item_id": "3147a", "item_name": "Coude laiton \u00e0 visser m\u00e2le-femelle 3\/4'' (20\/27)", "currency": "EUR", "item_category": "Raccord Laiton", "item_category2": "Raccord laiton \u00e0 visser", "item_list_name": "products.add", "price": 2.02 } ] } } -
Raccord laiton à visserMamelon égal laiton à visser 3/4'' (20/27){ "event": "select_item", "ecommerce": { "items": [ { "item_id": "3207a", "item_name": "Mamelon \u00e9gal laiton \u00e0 visser 3\/4'' (20\/27)", "currency": "EUR", "item_category": "Raccord Laiton", "item_category2": "Raccord laiton \u00e0 visser", "item_list_name": "products.add", "price": 0.96 } ] } } -
Raccord laiton à visserMamelon égal laiton à visser 1'' (26/34){ "event": "select_item", "ecommerce": { "items": [ { "item_id": "3208a", "item_name": "Mamelon \u00e9gal laiton \u00e0 visser 1'' (26\/34)", "currency": "EUR", "item_category": "Raccord Laiton", "item_category2": "Raccord laiton \u00e0 visser", "item_list_name": "products.add", "price": 1.99 } ] } } -
Raccord laiton à visserTé égal laiton à visser - mâle 3/4'' (20/27){ "event": "select_item", "ecommerce": { "items": [ { "item_id": "3427a", "item_name": "T\u00e9 \u00e9gal laiton \u00e0 visser - m\u00e2le 3\/4'' (20\/27)", "currency": "EUR", "item_category": "Raccord Laiton", "item_category2": "Raccord laiton \u00e0 visser", "item_list_name": "products.add", "price": 2.3 } ] } } -
Raccord laiton à visserTé égal laiton à visser - mâle 1'' (26/34){ "event": "select_item", "ecommerce": { "items": [ { "item_id": "3428a", "item_name": "T\u00e9 \u00e9gal laiton \u00e0 visser - m\u00e2le 1'' (26\/34)", "currency": "EUR", "item_category": "Raccord Laiton", "item_category2": "Raccord laiton \u00e0 visser", "item_list_name": "products.add", "price": 4.17 } ] } } -
Raccord laiton à visserRéduction laiton à visser mâle 3/4'' (20/27) - mâle 1'' (26/34){ "event": "select_item", "ecommerce": { "items": [ { "item_id": "3331a", "item_name": "R\u00e9duction laiton \u00e0 visser m\u00e2le 3\/4'' (20\/27) - m\u00e2le 1'' (26\/34)", "currency": "EUR", "item_category": "Raccord Laiton", "item_category2": "Raccord laiton \u00e0 visser", "item_list_name": "products.add", "price": 2.13 } ] } } -
Raccord laiton à visserRéduction laiton à visser femelle 1/2'' (15/21) - mâle 3/4'' (20/27){ "event": "select_item", "ecommerce": { "items": [ { "item_id": "3368a", "item_name": "R\u00e9duction laiton \u00e0 visser femelle 1\/2'' (15\/21) - m\u00e2le 3\/4'' (20\/27)", "currency": "EUR", "item_category": "Raccord Laiton", "item_category2": "Raccord laiton \u00e0 visser", "item_list_name": "products.add", "price": 0.85 } ] } } -
Raccord laiton à visserBouchon laiton à visser - mâle 3/4'' (20/27){ "event": "select_item", "ecommerce": { "items": [ { "item_id": "3727a", "item_name": "Bouchon laiton \u00e0 visser - m\u00e2le 3\/4'' (20\/27)", "currency": "EUR", "item_category": "Raccord Laiton", "item_category2": "Raccord laiton \u00e0 visser", "item_list_name": "products.add", "price": 1.05 } ] } } -
Joints d'étancheitéSac de 100 joints fibre pour raccords 1/2''(15/21) PRO{ "event": "select_item", "ecommerce": { "items": [ { "item_id": "9936a", "item_name": "Sac de 100 joints fibre pour raccords 1\/2''(15\/21) PRO", "currency": "EUR", "item_category": "Etanch\u00e9it\u00e9 raccordement", "item_category2": "Joints d'\u00e9tancheit\u00e9", "item_list_name": "products.add", "price": 6.51 } ] } } -
Raccord laiton à visserLot de 10 bouchons laiton à visser - femelle 1/2'' (15/21){ "event": "select_item", "ecommerce": { "items": [ { "item_id": "ps3706a", "item_name": "Lot de 10 bouchons laiton \u00e0 visser - femelle 1\/2'' (15\/21)", "currency": "EUR", "item_category": "Raccord Laiton", "item_category2": "Raccord laiton \u00e0 visser", "item_list_name": "products.add", "price": 4.79 } ] } }
Description – Détails techniques
Descriptif
Vanne d'arrêt avec manette papillon de Tiemme conçue pour assurer l’ouverture et la fermeture rapide d’un fluide dans une installation d’eau, de chauffage, d’air comprimé ou de produits non corrosifs. Elle permet d’isoler une zone du réseau pour réaliser une intervention, un entretien ou un remplacement d’équipement sans vidanger toute l’installation.
Grâce à son écrou tournant, elle permet une mise en place simple même lorsque l’accès est limité ou que le réseau est déjà monté.
Les points forts de cette vanne d'arrêt sont :
- son écrou tournant pratique : facilite le vissage et le raccordement dans les endroits difficiles d’accès
- sa manette papillon compacte : maniabilité optimale même dans les endroits exigus où l’espace est réduit
- son montage simple et flexible : montage possible dans n’importe quelle position (horizontale, verticale...) tant que la vanne reste accessible
- son étanchéité renforcée : joints NBR et sièges en PTFE
- sa durée de vie renforcée : matériaux résistants aux variations de température de -20 °C à +120 °C
Caractéristiques techniques :
- Type de produit : vanne d'arrêt avec manette papillon
- Application(s) : installations sanitaires, réseaux de chauffage, air comprimé, huiles diverses et produits pétroliers non corrosifs
- Filetage : mâle-femelle écrou tournant
- Diamètre 1 : 3/4'' (20/27)
- Diamètre 2 (écrou tournant) : 1'' (26/34)
- Matière : corps en laiton CW617N
- Bille : laiton CW617N - traitement chromé
- Joint torique : caoutchouc nitrile NBR
- Joints latéraux : PTFE
- Pression max : 30 bar
- Température min : -20°C
- Température max : 120°C
- Position de montage : libre (horizontale, verticale ou oblique)
- Poignée : aluminium
- Couleur de la poignée : rouge
Conforme à la législation en vigueur sur les matériaux en contact avec l'eau destinée à la consommation humaine.
Conseils pour bien installer votre vanne d'arrêt :
Pour garantir une installation optimale d’une vanne d’arrêt, il est important de prévoir suffisamment d’espace pour que la manette papillon reste accessible et facile à manipuler.
L’utilisation d’outils adaptés est essentielle afin de ne pas marquer ou déformer le corps en laiton. Le serrage doit être maîtrisé pour assurer l’étanchéité sans contraindre excessivement les raccords. Il est recommandé d’installer un filtre en amont de la vanne, car cela préserve les joints et limite l’accumulation d’impuretés qui peuvent gêner la manœuvre ou réduire la durée de vie de l’équipement.
Une vanne ne doit pas rester longtemps en position intermédiaire, sous peine d’endommager les zones d’étanchéité internes. Après une période prolongée sans utilisation, la manette peut devenir difficile à actionner : un levier plus long peut alors faciliter la manœuvre. Enfin, une vérification périodique de l’étanchéité de l’installation permet de repérer rapidement toute anomalie et de maintenir un fonctionnement optimal.
Grâce à son écrou tournant, elle permet une mise en place simple même lorsque l’accès est limité ou que le réseau est déjà monté.
Les points forts de cette vanne d'arrêt sont :
- son écrou tournant pratique : facilite le vissage et le raccordement dans les endroits difficiles d’accès
- sa manette papillon compacte : maniabilité optimale même dans les endroits exigus où l’espace est réduit
- son montage simple et flexible : montage possible dans n’importe quelle position (horizontale, verticale...) tant que la vanne reste accessible
- son étanchéité renforcée : joints NBR et sièges en PTFE
- sa durée de vie renforcée : matériaux résistants aux variations de température de -20 °C à +120 °C
Caractéristiques techniques :
- Type de produit : vanne d'arrêt avec manette papillon
- Application(s) : installations sanitaires, réseaux de chauffage, air comprimé, huiles diverses et produits pétroliers non corrosifs
- Filetage : mâle-femelle écrou tournant
- Diamètre 1 : 3/4'' (20/27)
- Diamètre 2 (écrou tournant) : 1'' (26/34)
- Matière : corps en laiton CW617N
- Bille : laiton CW617N - traitement chromé
- Joint torique : caoutchouc nitrile NBR
- Joints latéraux : PTFE
- Pression max : 30 bar
- Température min : -20°C
- Température max : 120°C
- Position de montage : libre (horizontale, verticale ou oblique)
- Poignée : aluminium
- Couleur de la poignée : rouge
Conforme à la législation en vigueur sur les matériaux en contact avec l'eau destinée à la consommation humaine.
Conseils pour bien installer votre vanne d'arrêt :
Pour garantir une installation optimale d’une vanne d’arrêt, il est important de prévoir suffisamment d’espace pour que la manette papillon reste accessible et facile à manipuler.
L’utilisation d’outils adaptés est essentielle afin de ne pas marquer ou déformer le corps en laiton. Le serrage doit être maîtrisé pour assurer l’étanchéité sans contraindre excessivement les raccords. Il est recommandé d’installer un filtre en amont de la vanne, car cela préserve les joints et limite l’accumulation d’impuretés qui peuvent gêner la manœuvre ou réduire la durée de vie de l’équipement.
Une vanne ne doit pas rester longtemps en position intermédiaire, sous peine d’endommager les zones d’étanchéité internes. Après une période prolongée sans utilisation, la manette peut devenir difficile à actionner : un levier plus long peut alors faciliter la manœuvre. Enfin, une vérification périodique de l’étanchéité de l’installation permet de repérer rapidement toute anomalie et de maintenir un fonctionnement optimal.
Détails techniques
| Type de produit | Vanne d'arrêt à visser |
|---|---|
| Usage | Sanitaire, chauffage, climatisation |
| Marque | Tiemme |
| Matière | Laiton |
| Diamètre | 3/4'' (20/27) - 1'' (26/34) |
| Pression | 30 bars |
| Température | min : -20°C / max : 120°C |
| Certification | ACS |
| Garantie | 2 ans |
| Référence | t22600012a |
